部件技術特性說明
1.1 機架:機床采用結構鑄鐵床身臺面,鑄鋁橫梁立柱,穩定性好,精度保持性好;
1.2 傳動部件:
① 導軌:X、Y和Z軸導軌均采用臺灣PMI線性導軌,能適應高速傳動,性價比高;
② 絲桿:采用高精密滾珠絲桿傳動定位,具有精度高壽命長的特點;
1.3 數控系統:
采用臺灣新代總線式一體機數控系統,具有如下功能:
① 圖形顯示:所編程序可進行三維模擬顯示。
② 直線插補、圓弧插補、螺旋線插補、樣條插補,刀具半徑補償、長度補償、反向間隙補償?shù)取?/p>
③ 可進行平移、縮放、鏡像、旋轉、坐標轉換、支持B類宏程序。
④ 使用菜單技術的人機對話界面,圖文交互對話式程編。
⑤ 以太網卡通過雙絞線聯接,實現網絡共享。能實現遠程程序傳輸和集中監控。
⑥ 加工時間顯示。
⑦ 配備手輪,操作方便、控制平穩。
1.4驅動系統:
三軸采用伺服驅動及電機,具有以下特點:
① 帶反饋信號,可構成半閉環控制,能明顯提升電機的高速性,降低電機的發熱程度和減小電機的振動,從而提升機器的加工速度和精度,以及降低機器的能耗;
② 在電機連續過載時,驅動器會輸出報警信號,具有與交流伺服系統同樣的可靠性和維護方便性;
③ 具有過流、過壓和跟蹤誤差超差等保護;
④ Z軸采用帶抱閘結構,實現斷電掉刀保護;
⑤ 總線式伺服配套總線式數控系統,簡化安裝,減少故障率。

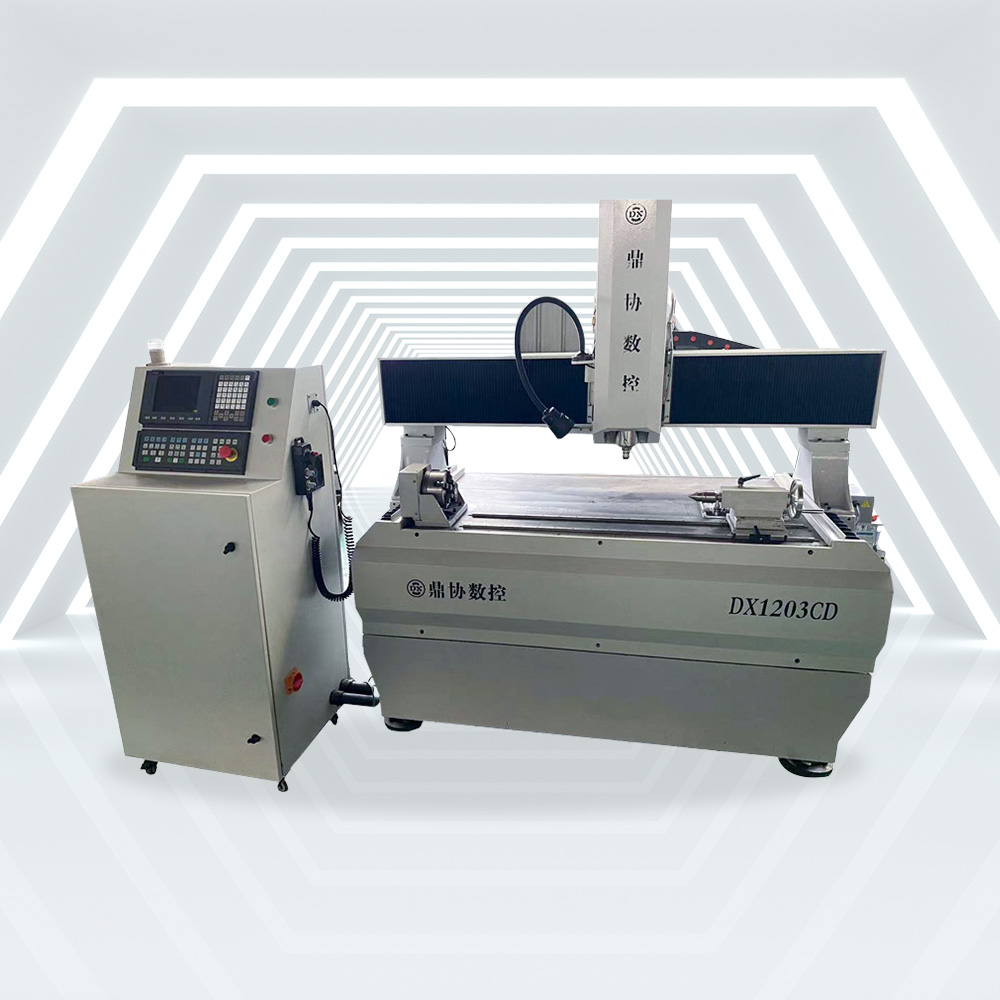

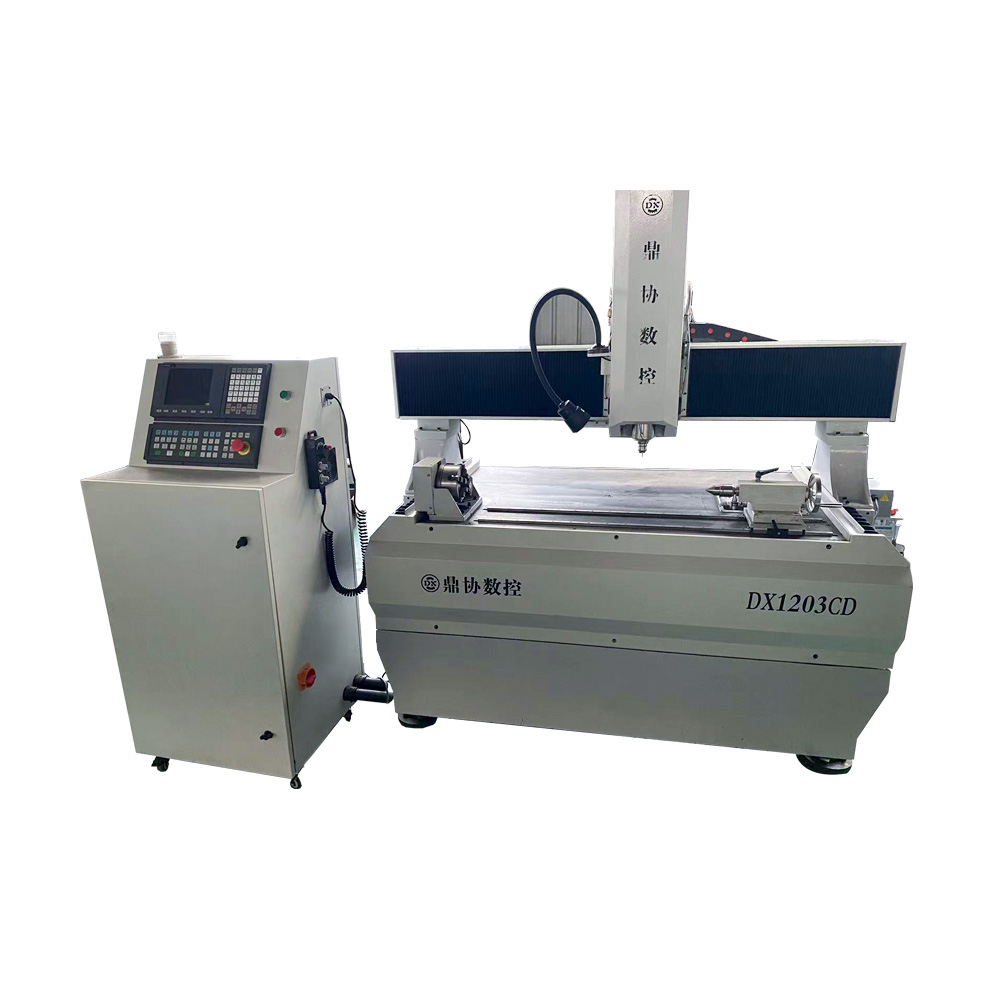

NO. | 性能指標 | 參數 | DX1203CD |
1 | 行程 | X行程 | 1200mm (除去尾座及卡盤,需確保旋轉工件長度800毫米范圍內可以加工) |
Y行程 | 500mm | ||
Z行程 | 160mm | ||
A旋轉直徑 | 220mm ,高精度諧波減速機 | ||
2 | 工作尺寸 | X*Y | 1350*900mm,機臺及橫梁精銑 |
Z軸空間高度 | 180mm | ||
3 | 精度 | 定位精度 | 0.025mm/500mm |
重復定位精度 | 0.02mm | ||
4 | 結構 | 機床結構 | 鑄鐵臺面,鑄鋁橫梁立柱,尾座使用可移動導軌式并可鉗制固定,保證前后移動旋轉擺動在公差范圍內 |
X、Y、Z結構 | 臺灣銀泰直線導軌,滾珠絲桿傳動: | ||
5 | 速度 | 最大空行速度 | 8000mm/min |
最大工作速度 | X/Y:6000mm/min Z:4000 mm/min | ||
6 | 主軸 | 主軸 | 電主軸 |
主軸功率 | 水冷2.2KW | ||
主軸轉速 | 0-24000r/min | ||
冷卻方式 | 水循環冷卻系統 | ||
7 | 刀庫 | 排式刀庫(選配) | 四把自動換刀ISO20 |
8 | 運行模式 | 全伺服驅動電機 | |
9 | 潤滑系統 | 導軌、絲桿采用自動潤滑防塵系統 | |
10 | 工作電壓及功率 | AC220V/50Hz,額定功率6KW,所有線路采用進口軟性原料 | |
11 | 運行指令 | G代碼 | |
12 | 操作系統 | 臺灣新代系統6MB-E | |
13 | 外形尺寸 | 1000*1800*1600mm(含鈑金) | |
14 | 毛重 | 1600kg | |
